鋳造事業

3D CADやCAEの活用により、小型・複雑化した鋳造部品製造の技術力は業界トップクラスです。また鋳造プロセスのオートメーション化は最新鋭であり、工業製品の小型・精密化ニーズに応える自動化・省人化ラインを構築しています。

さらに、複雑な製品の内部を検査する専用装置を開発。検査工程を内製化し、製造工程における品質管理データを集中管理する事で、確実な品質保証体制を確立しています。

こうした絶え間ない品質向上・コストダウン・納期短縮への努力によって、未だ国内では数社しか実現していない、小型・複雑化した自動車用過給機※1鋳造部品や自動変速機※2鋳造部品および産業機械※3用鋳造部品の量産を実現しています。

※1 ターボチャージャー
※2 オートマチック・トランスミッション、CVT
※3 コンプレッサー、エアコン、減速機、ルーツブロアなど

当社の強み

CAEによる鋳造シミュレーション

試作や試験を繰り返して最適化を図ってきた従来の方法に対し、3D CADとCAEを使用することによって時間的ロスやコストを低減し、複雑で高度な形状にも挑めるようになりました。長年培ってきたノウハウ=職人の勘(暗黙知)をデータ化(形式値)し、高精度・高品質の製品を安定してお届けしています。

背圧考慮(湯流れ解析)

鋳造時のガス欠陥予測を精度良く行ない、鋳型内の背圧を考慮した湯流れ解析が可能です。またベントを設定することによりベントからの排気を考慮することも可能です。

球状黒鉛鋳鉄引け巣欠陥予測(凝固解析)

球状黒鉛鋳鉄特有の物理現象を考慮し、凝固過程における内部応力の最大値により引け巣を予測します。

ポロシティ予測(湯流れ・凝固解析)

注湯中の湯の衝突による酸化皮膜の巻き込みに起因する引け巣を予測可能です。種々の合金系鋳物に対応しています。

鋳造変形解析

鋳物の変形の予測が可能。凝固解析結果の温度データを用いて、熱応力解析を実施。

湯流れ充鎮温度分布
凝固過程(アニメーション)

鋳造プロセスのオートメーション

鋳造プロセスのオートメーション化に最新鋭の技術を採用。さらにオリジナルに開発した装置により、省力化が進むとともに、オペレーターへの負荷軽減もなされています。

原材料の自動計量

生産品目・数量を指示するだけで、自動的に予めプリセットされた割合で原材料を計量し、溶解工程へと搬送します。

自動造形ライン

生産品目にあわせて3本の自動造形ラインを使い分けています。

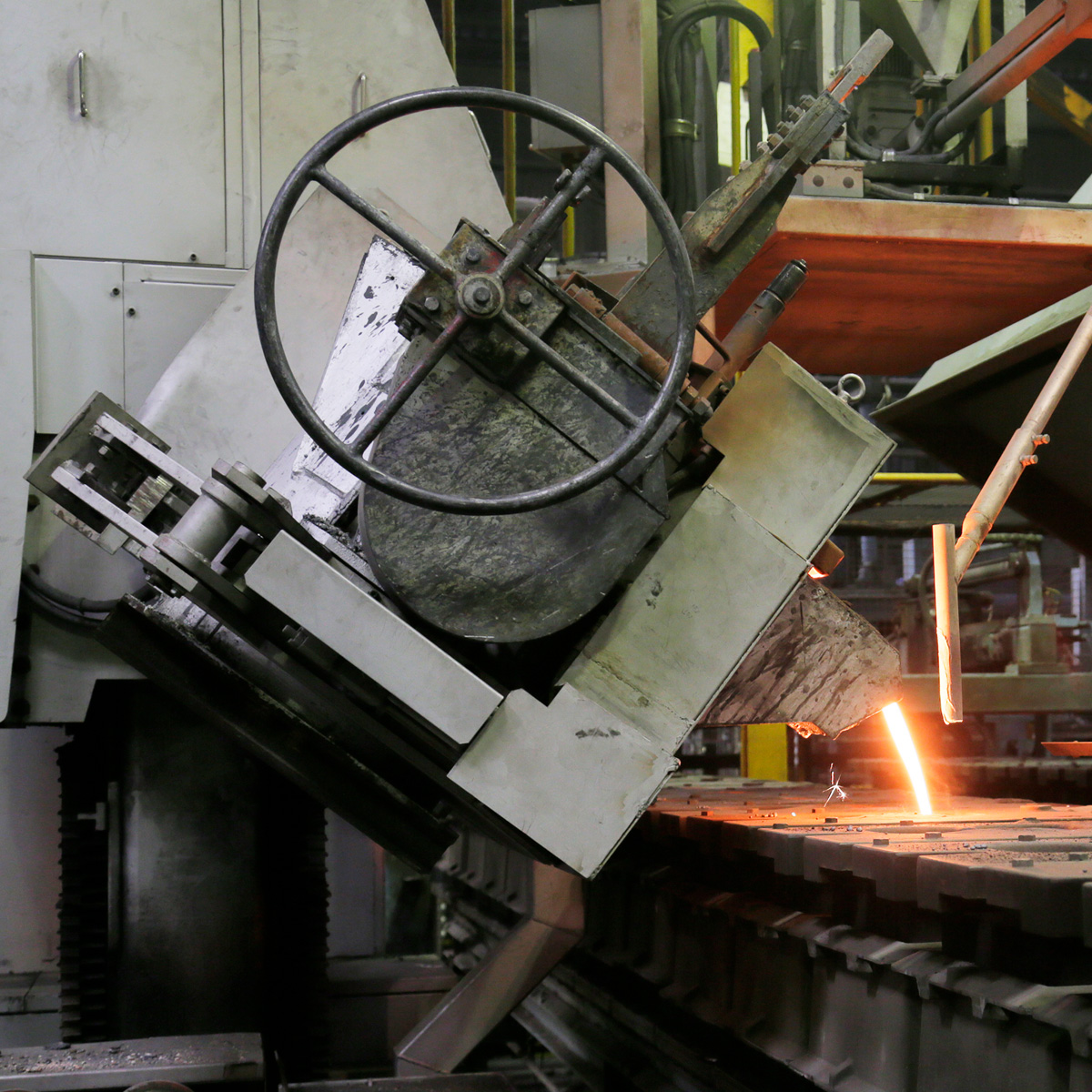

自動注湯装置

搬送されてきた溶解した材料を、自動的に型へと流し込みます。

戻り材前処理

戻り材を投入しボタンを押すだけで、破砕・仕分けを自動的に行います。

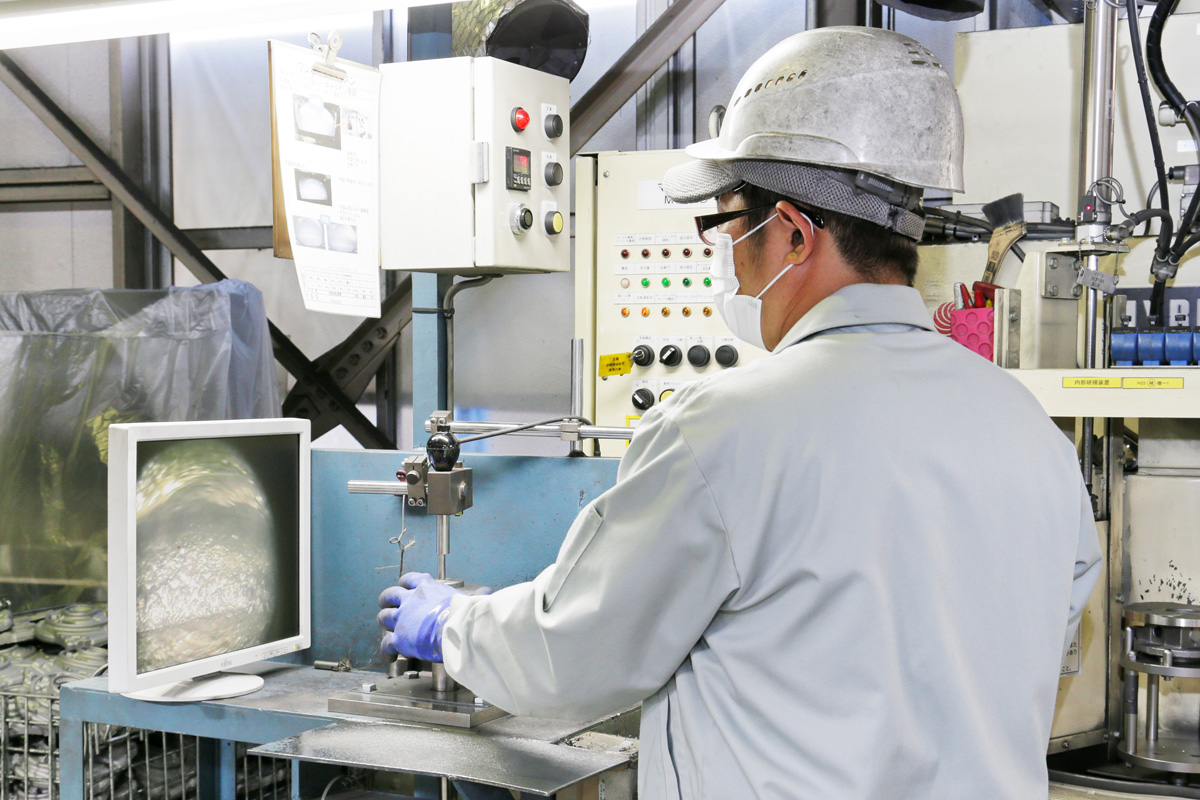

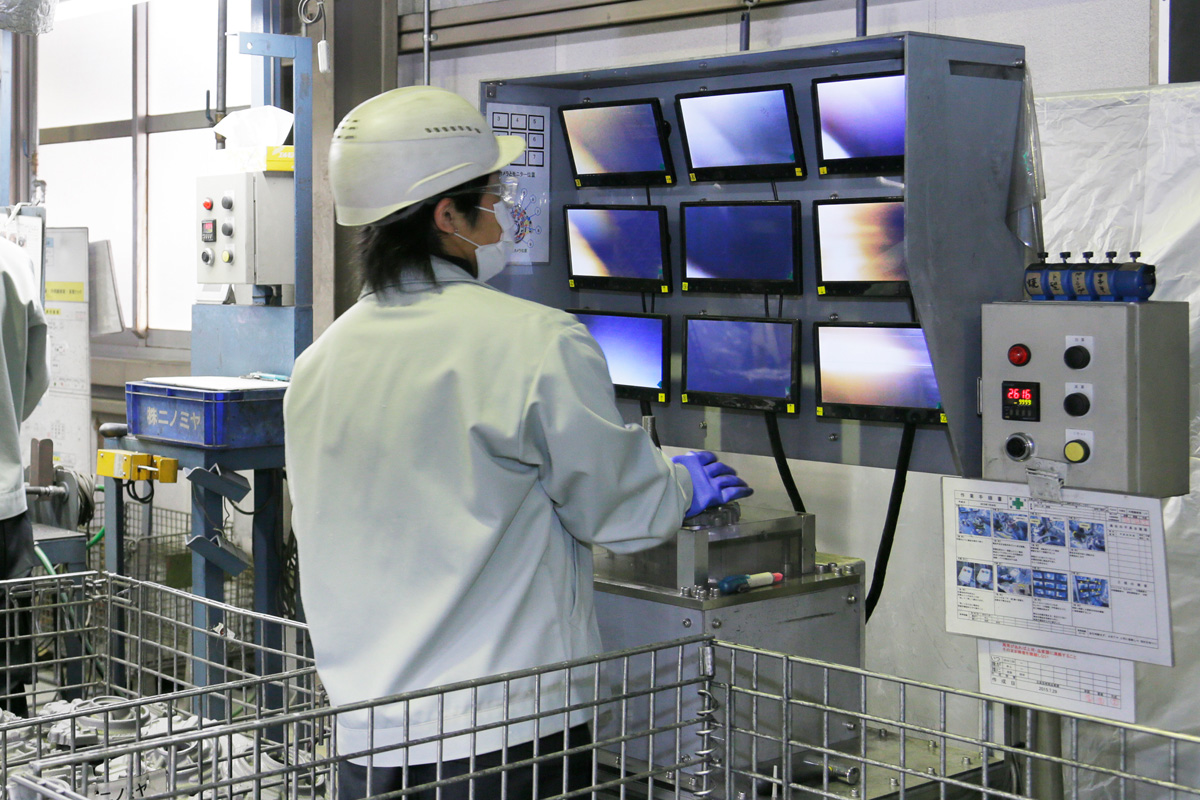

検査工程の内製化

複雑な製品の内部を検査する磁気探傷機や金属顕微鏡などの装置に加え、量産製品に特化した専用装置を開発し、検査工程を内製化することによって、品質保証体制を確立しています。

生産品目

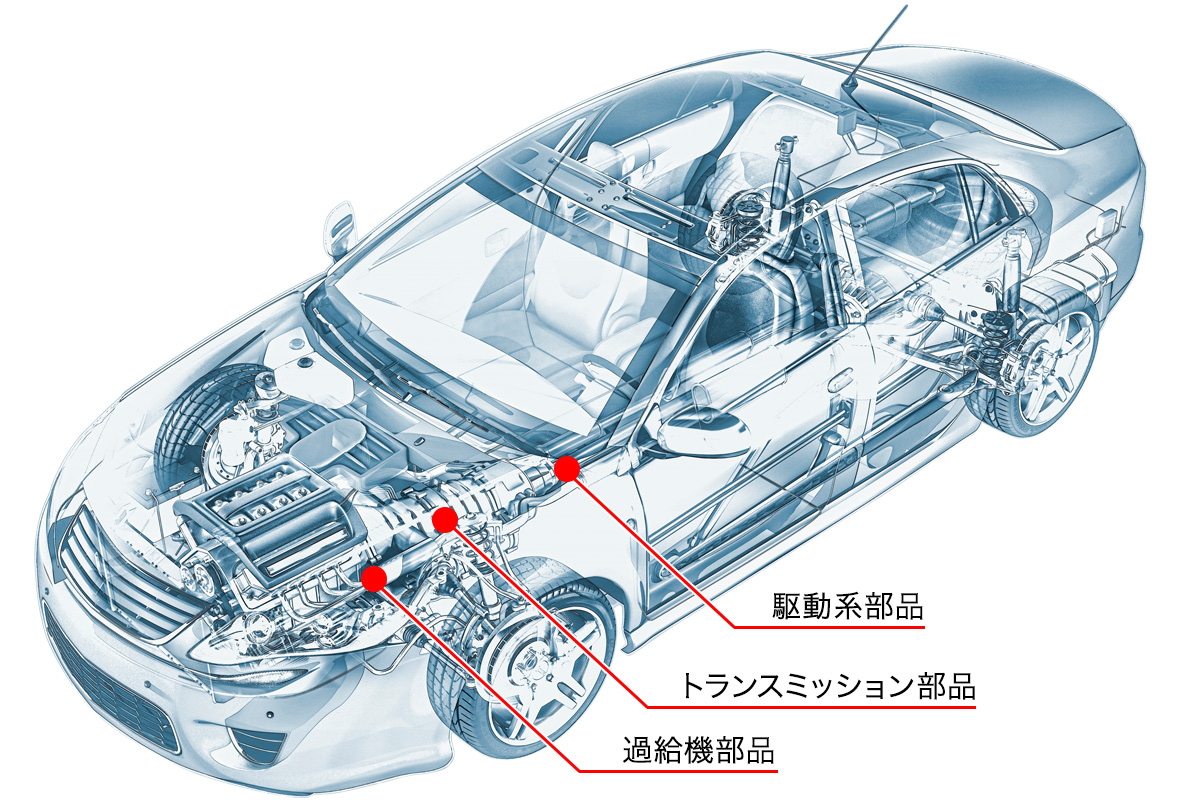

自動車部品

自動車部品

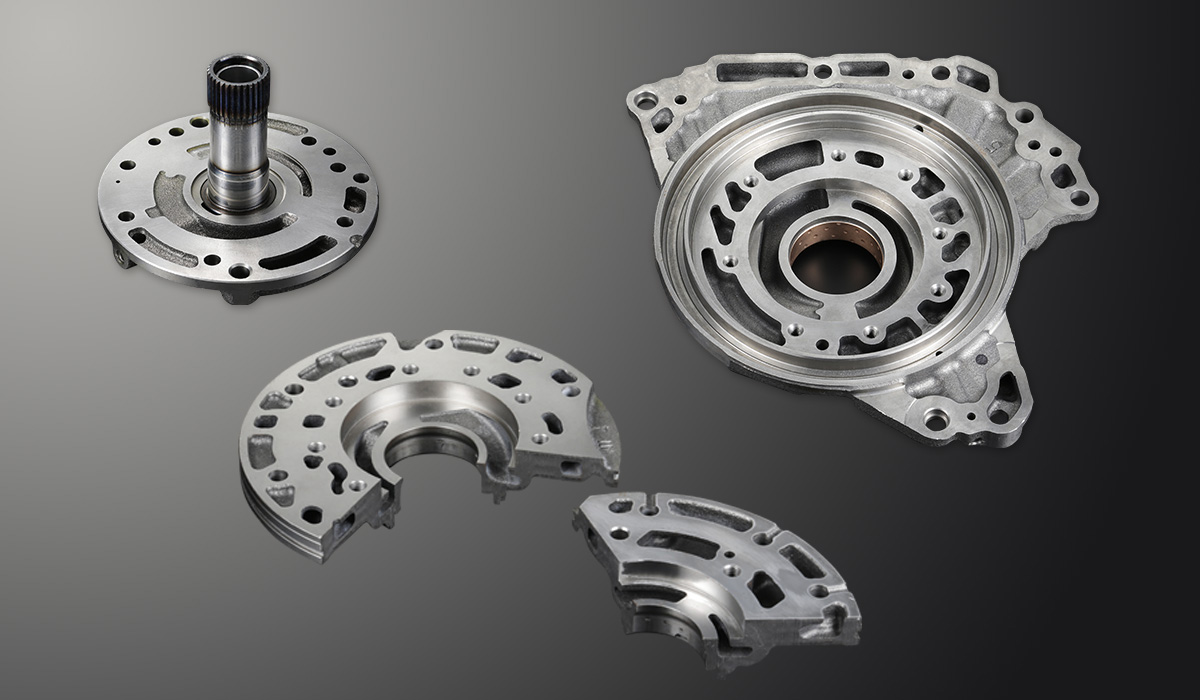

自動車用トランスミッション部品(AT/CVT)

▲自動車用トランスミッション部品(オイルポンプボディ/カバー)

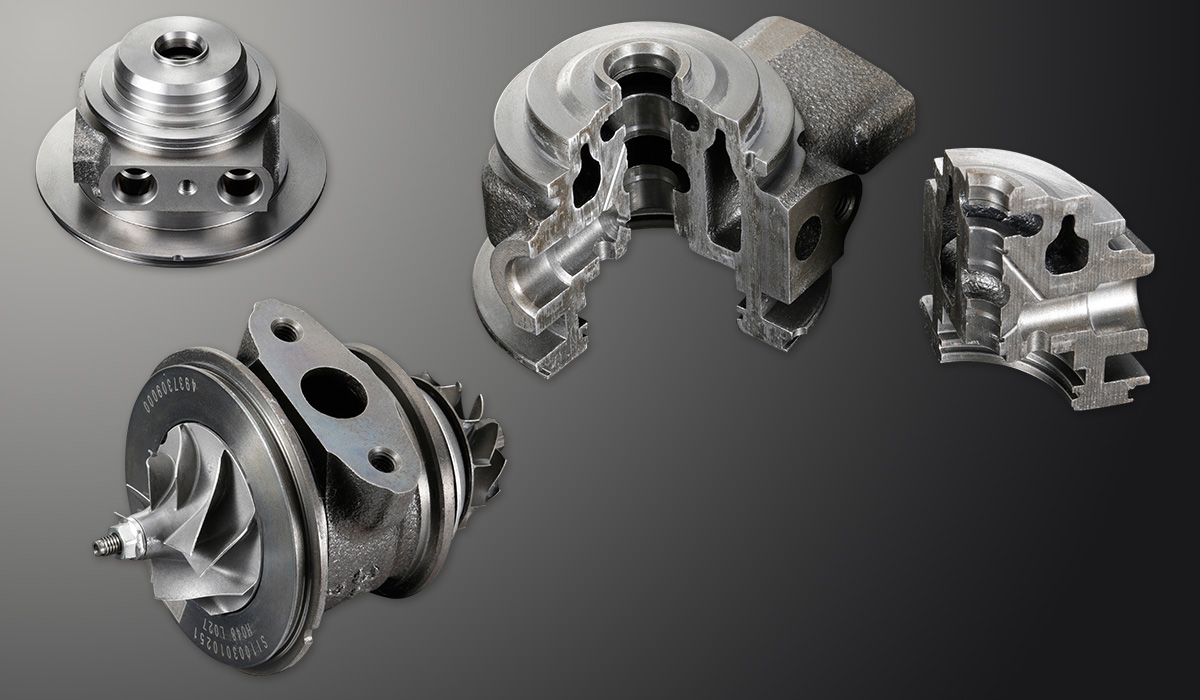

自動車用過給機部品(ベアリングハウジング)

▲自動車用過給機部品(ベアリングハウジング)

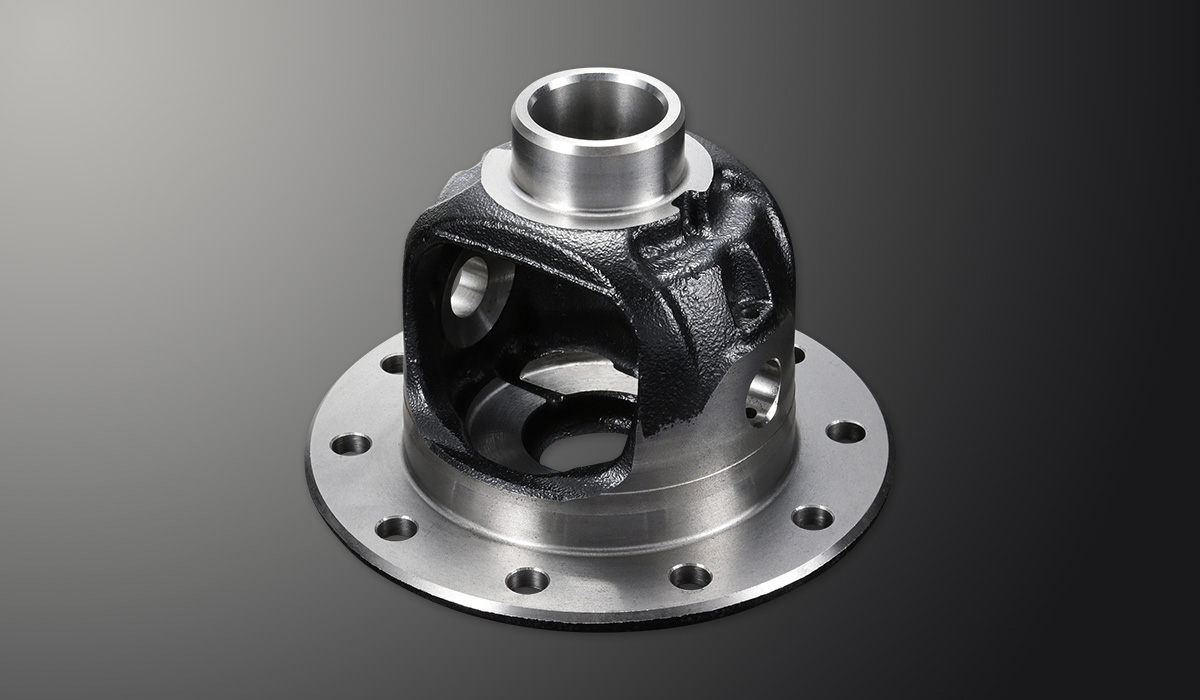

自動車用駆動系部品(テラケース)

▲自動車用駆動系部品(デフケース)

産業機械部品

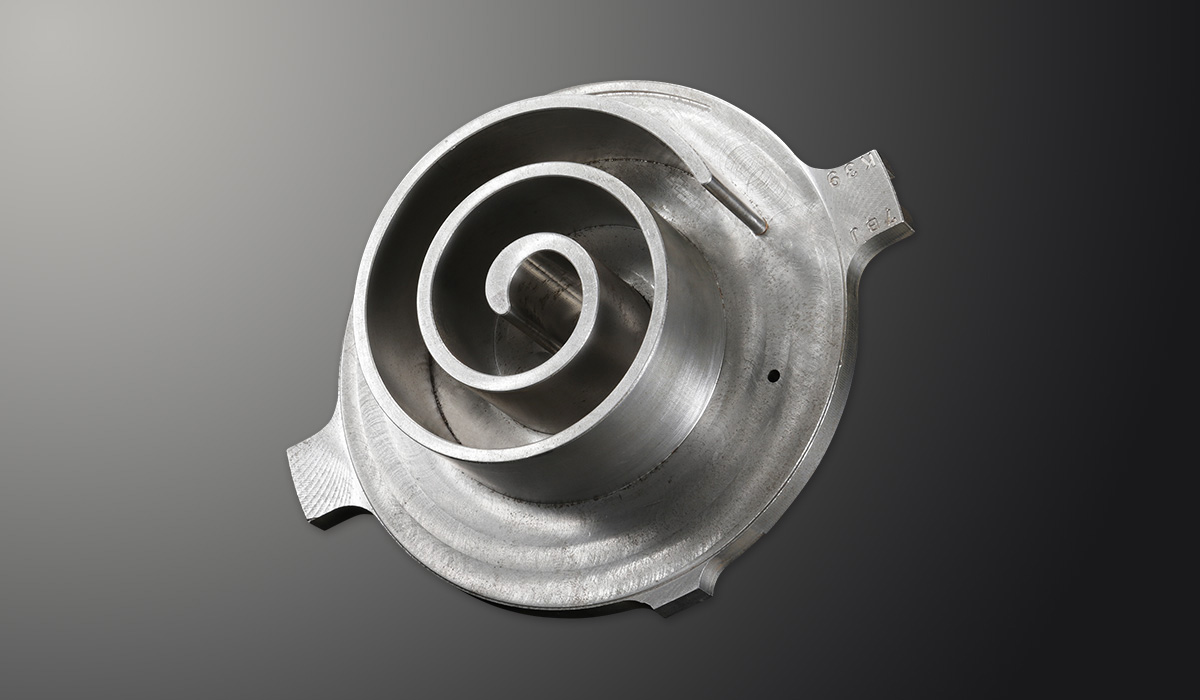

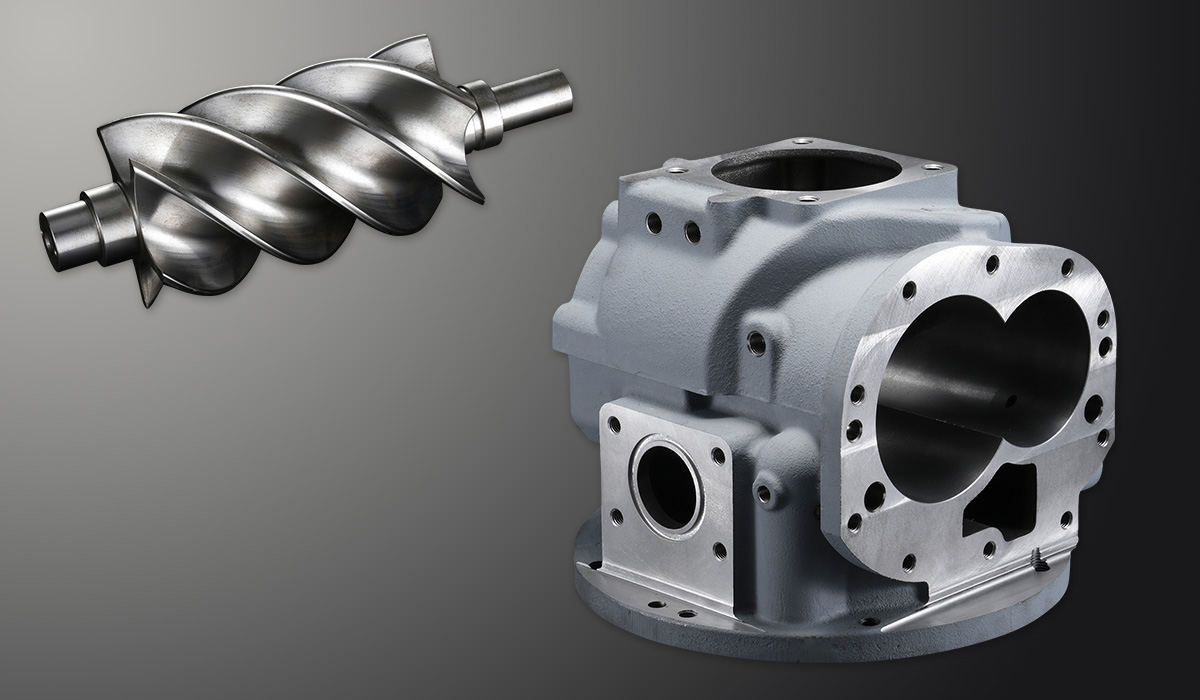

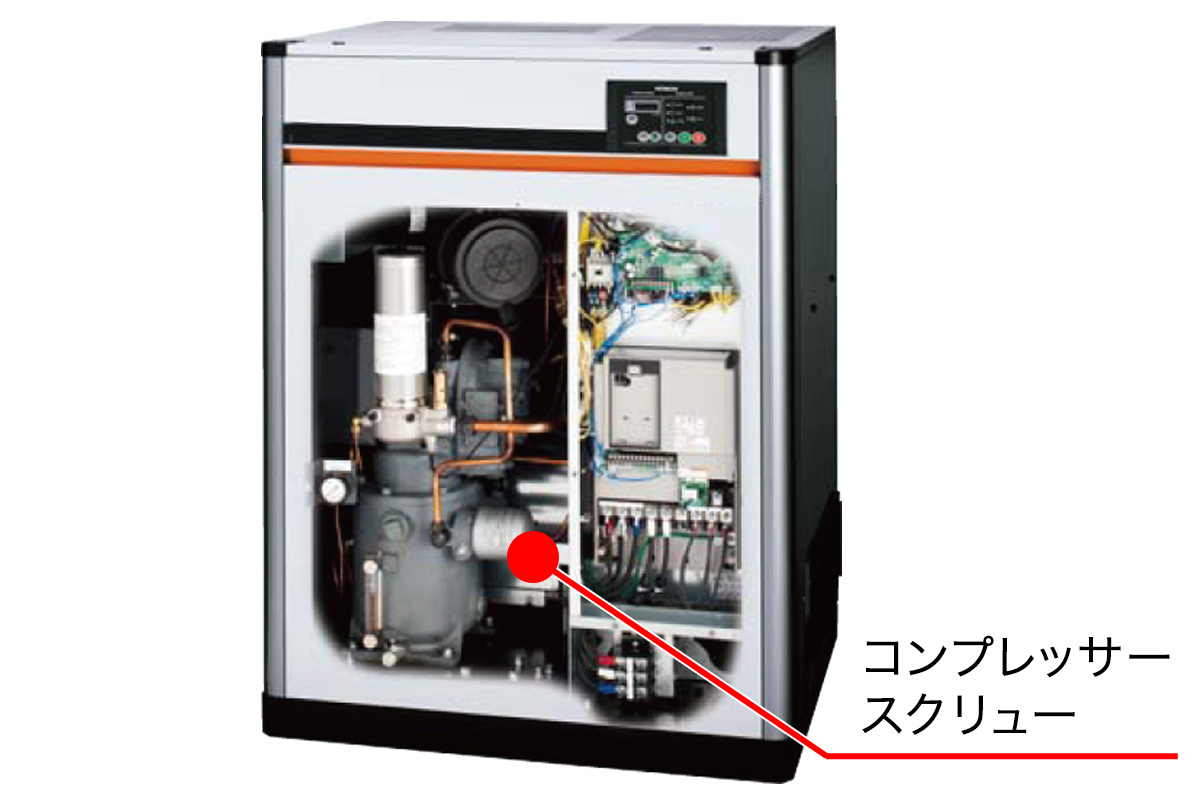

産業機械向け部品(コンプレッサー部品等)
産業機械向け部品(コンプレッサー部品等)

▲産業機械向け部品(コンプレッサー部品等)

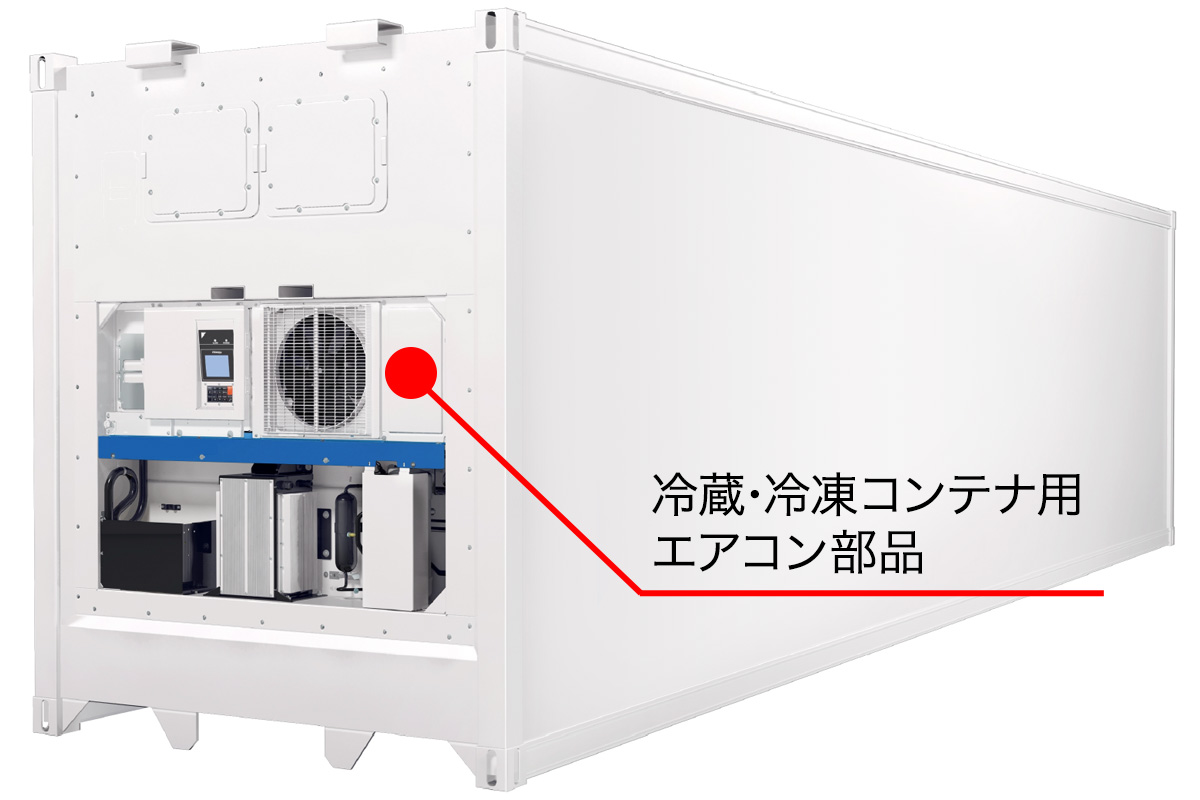

冷蔵・冷凍コンテナ用エアコン部品
冷蔵・冷凍コンテナ用エアコン部品

▲冷蔵・冷凍コンテナ用エアコン部品

その他

・建設機械用部品 ・水道ポンプ部品 ・家庭電器部品 他

供給先紹介

国内企業

直接納入
  • アイシン高丘株式会社
  • 三菱重工業株式会社
  • 川崎重工業株式会社
  • 住友重機械工業株式会社
  • 株式会社 日立産機システム
  • ダイキン工業株式会社
  • ブリヂストンエラステック株式会社 他
間接納入
  • トヨタ自動車株式会社
  • 本田技研工業株式会社
  • 株式会社IHI 他

海外企業

直接納入
  • ボッシュ・レックスロス株式会社 他
間接納入
  • BMW(Bayerische Motoren Werke AG)
  • Volkswagen AG
  • PSW
  • FIAT S.p.A. 他

設備紹介

溶解設備

  • 高周波炉(3t/チャージ) 3基
  • 高周波炉(2t/チャージ) 2基

砂処理設備

  • 砂混練装置(1.8t/バッチ) 45t/h 1台
  • 砂混練装置(2.4t/バッチ) 50t/h 1台
  • クーリングドラム 2基

造形設備(3ライン)

  • 有枠水平割静圧自動造形ライン APS-H3 (枠サイズ 650×500×200/200)
  • 無枠水平割自動造形ライン AMF-II(H) (枠サイズ 450×550×130~200/130~200)
  • 無枠垂直割自動造形ライン DISA2013-Mk5 (枠サイズ 480×600)

注湯設備

  • 自動注湯装置 FVN-II 4機

後処理設備

  • CNDドラムブラスト 1機
  • SNBブラスト 2機
  • クレーンブラスト 2機
  • ノズルショット 5機

試験設備

  • 発光分析装置
  • QCレコーダー
  • 浸漬温度計
  • 砂水分測定器
  • 抗圧力計
  • CB試験器
  • 内部硬度計
  • ブリネル硬度計
  • 金属顕微鏡
  • 黒鉛球状化率測定システム
  • 三次元測定機

特許

  • 圧縮機のスクリューロータの鋳造方法(特許第3830462)
  • 取鍋内壁のノロのハツリ装置(特許第5182943)
